※ 參數表中所標注的尺寸存在一定的誤差和公差，請在設計時一并考慮。
※ 破斷拉力值及推薦使用荷重為參考值，會因使用狀況及環境的不同而改變。需要進行拉力測試獲取具體結果的請另行提出，我們需要收取相關的測試費用。
※ 極少數情況下，我司可能對現有產品模具或設計式樣進行更改，這些更改會及時公布在我們的網站上，請關注。
※ 產品照片均為實物拍攝，但可能因規格不同，式樣存在一定的差異。
※ 任何人在未經書面授權的情況下使用和轉載本站內容，本公司有權追究其法律責任。

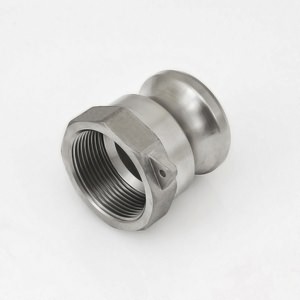

A型接頭
- 產品編號：801
- 規格尺寸：15mm-150mm
- 材質標準：SUS304/SUS316
- 產品標簽：
- 產品簡介：不銹鋼A型接頭，一端是卡在母頭里的圓弧接頭，一端是內螺紋的連接的絲扣。
參數詳情
| Size | d0 | D(Rc) | H | S |
|---|---|---|---|---|
| mm | mm | inch | mm | mm |
| 15 | 21 | 1/2 | 38 | 33 |
| 20 | 21 | 3/4 | 38 | 33 |
| 25 | 24 | 1 | 47 | 40 |
| 32 | 29 | 1-1/4 | 54 | 50 |
| 40 | 37 | 1-1/2 | 54 | 55 |
| 50 | 46 | 2 | 63 | 67 |
| 65 | 57 | 2-1/2 | 79 | 83 |
| 80 | 75 | 3 | 72 | 98 |
| 100 | 98 | 4 | 79 | 125 |
| 125 | 122 | 5 | 85 | 154 |
| 150 | 150 | 6 | 86 | 190 |
