注意事項
※ 參數表中所標注的尺寸存在一定的誤差和公差,請在設計時一并考慮。
※ 破斷拉力值及推薦使用荷重為參考值,會因使用狀況及環境的不同而改變。需要進行拉力測試獲取具體結果的請另行提出,我們需要收取相關的測試費用。
※ 極少數情況下,我司可能對現有產品模具或設計式樣進行更改,這些更改會及時公布在我們的網站上,請關注。
※ 產品照片均為實物拍攝,但可能因規格不同,式樣存在一定的差異。
※ 任何人在未經書面授權的情況下使用和轉載本站內容,本公司有權追究其法律責任。

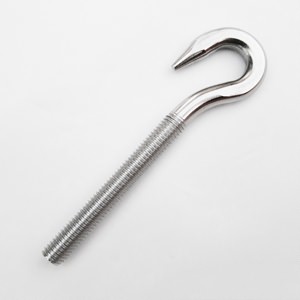

鉤型螺桿
- 產品編號:519
- 規格尺寸:M4-M20 3/16-1/2
- 材質標準:SUS304/SUS316
- 產品標簽:
- 產品簡介:不銹鋼鉤型螺桿,花籃螺絲配件,也用于簡單連接,易裝卸
參數詳情
| Size(A) | H | L | S | 單重 |
|---|---|---|---|---|
| mm/inch | mm | mm | mm | kg |
| M4 | 51 | 30 | 5 | 0.005 |
| M5 | 60 | 36 | 7 | 0.010 |
| M6 | 74 | 46 | 8 | 0.017 |
| M8 | 98 | 61 | 9 | 0.039 |
| M10 | 120 | 74 | 13 | 0.076 |
| M12 | 154 | 100 | 16 | 0.138 |
| M16 | 195 | 125 | 23 | 0.330 |
| M20 | 220 | 135 | 25 | 0.579 |
| W3/16 | 50 | 28 | 6 | 0.009 |
| W1/4 | 75 | 45 | 9 | 0.018 |
| W5/16 | 100 | 60 | 10 | 0.044 |
| W3/8 | 120 | 75 | 13 | 0.076 |
| W1/2 | 156 | 100 | 17 | 0.150 |
