注意事項
※ 參數表中所標注的尺寸存在一定的誤差和公差，請在設計時一并考慮。
※ 破斷拉力值及推薦使用荷重為參考值，會因使用狀況及環境的不同而改變。需要進行拉力測試獲取具體結果的請另行提出，我們需要收取相關的測試費用。
※ 極少數情況下，我司可能對現有產品模具或設計式樣進行更改，這些更改會及時公布在我們的網站上，請關注。
※ 產品照片均為實物拍攝，但可能因規格不同，式樣存在一定的差異。
※ 任何人在未經書面授權的情況下使用和轉載本站內容，本公司有權追究其法律責任。

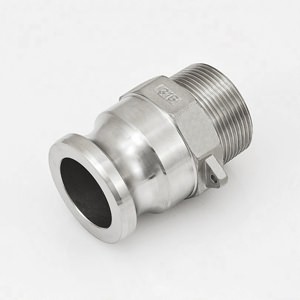

F型接頭
- 產品編號：806
- 規格尺寸：15mm-150mm
- 材質標準：SUS304/SUS316
- 產品標簽：
- 產品簡介：不銹鋼F型快速接頭，是陽端外絲的快接頭，公頭外絲快接頭，一邊是公頭，一邊是外螺紋，F型還可以和法蘭相組合焊接使用，即F型帶法蘭快速接頭，用途也尤為廣泛。
參數詳情
| Size | d0 | D(Rc) | H | S | E |
|---|---|---|---|---|---|
| mm | mm | inch | mm | mm | mm |
| 15 | 21 | 1/2 | 56 | 33 | 38 |
| 20 | 21 | 3/4 | 56 | 33 | 38 |
| 25 | 25 | 1 | 69 | 40 | 46 |
| 32 | 30 | 1-1/4 | 75 | 48 | 51 |
| 40 | 36 | 1-1/2 | 78 | 55 | 54 |
| 50 | 46 | 2 | 86 | 66 | 60 |
| 65 | 57 | 2-1/2 | 97 | 82 | 68 |
| 80 | 73 | 3 | 106 | 98 | 73 |
| 100 | 98 | 4 | 114 | 125 | 78 |
| 125 | 122 | 5 | 121 | 154 | 81 |
| 150 | 148 | 6 | 130 | 190 | 86 |
